开关状态显示仪

　　一、概述

　　开关状态指示仪是我公司针对电力开关柜研制开发的一款新型多功能、模拟动态指示的智能产品本产品适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。装置本身具有动态一次模拟图,带电显示及闭锁、温湿度智能控制、断路器分合状态指示、储能指示、接地开关状态指示、手车位置指示、分合闸回路完好指示等功能。

　　二、主要功能

　　本产品可以根据用户要求实现一次回路设备开关状态指示、温湿度智能控制以及断路器操控等功能。本装置以一体化布局配套装备于开关柜,简化了过去开关柜的面板结构设计,美化了面板布局取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器、储能开关、断路器分/合开关等多种控制、指示器件本装置安装方便、使用寿命长,完全可以满足电力行业的需求,能够保障电气的安全可靠运行。

　　技术指标

　　●供电电源:ACDC80~265V

　　●工作环境:温度-30℃~+65℃相对湿度≤90%RH

　　大气压强:≤2500pa

　　●功耗:≤5W

　　●抗电强度:外壳与端子间≥AC2kv

　　●绝缘性能:外壳与端子间≥100MΩ

　　●动态模拟一次接线图

　　●模拟图(面膜)的制作:根据用户现场实际的一次接线方案、电压等级设计面膜

　　●动态模拟对象:

　　断路器,手车位置,接地开关、储能等,通过电路采样,动态地根据实际信息变化面膜上的一次接线图,从而实现动态模拟的目的。

　　模拟图显示如下:

　　分闸(或回路)显示 合闸(或回路)显示

　　接地显示 储能显示

　　工作位置显示 试验位置显示

　　●带电显示功能

　　1、LED启辉:三相带电传感器的短路电流>=150uA

　　2、闭锁启控:三相带电传感器的短路电流>=150uA

　　●柜内温湿度测量功能

　　可带1-2路温湿度传感器

　　四、使用说明

　　1.温湿度采集及控制

　　1)温湿度测量范围及精度

　　温度范围:-30℃-90℃。精度:±1℃

　　湿度范围:20%-90%RH。精度:±7%RH

　　2)输出接点:最多可选2路250AC3A继电器输出

　　3)湿度上限为85%RH,湿度下限75%RH

　　4)做耐压试验时要求将A、B、C及大地短接(或者将所有端子拔掉)

　　5)温湿度控制原理

　　●当湿度传感器检测到被检测环境湿度(高于设定的湿度上限值),装置自动启动加热设备,直至环境湿度恢复到设置的湿度下限,负载自动停止工作

　　●当温度传感器检测到被检测环境温度太低(低于设定的温度下限值)时,装置自动启动加热设备,直至环境温度恢复到设置的温度上限,负载自动停止工作

　　●当温度高于超高温报警值时,面板上超温报警灯亮进行报警。

　　●当温度高于40度时,无条件停止加热,防止烫伤

　　●如以上控制湿度不能满足客户的需求可以购买我公司的智能除湿装置，它能有效主动的将密闭空间的潮湿空气在风扇的作用下吸入除湿风道，空气中的水汽经过半导体制冷机构后冷凝成水，再通过导水管排　　出柜体，可以达到很好的除湿效果。

　　2.装置面板说

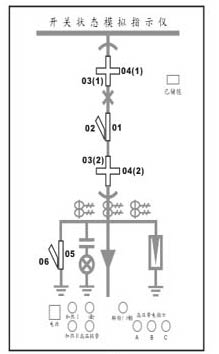

　　前面板示意图1所示:

                图1   开关状态显示仪装置面板

　　举例:(以下只是说了一种灯位置的情况)

　　l)模拟指示条显示部分

　　断路器:

　　断路器合闸且分闸回路完好时,红色模拟条01亮

　　断路器分闸且合闸回路完好时,绿色模拟条02亮;

　　手车柜:

　　工作位置触点闭合时,红色垂直模拟条03(1)、

　　03(2)亮,显示断路器处于工作位置;

　　试验位置触点闭合时,绿色垂直模拟条04(1)、04(2)亮,显示断路器处于试验位置

　　固定柜:

　　上隔离刀:红色垂直模拟条03(1)发光时,上隔

　　离刀闭合;绿色发光条04(1)发光时,上隔离刀断开

　　下隔离刀:红色垂直模拟条03(2)发光时,下隔

　　离刀闭合;绿色发光条04(2)发光时,下隔离刀断开。

　　接地开关:接地触点闭合时,红色垂直模拟条05发光,显示接地开关合闸;接地触点断开时,绿色倾斜模拟条06发光,显示接地开关分闸。

　　2)弹簧储能显示

　　弹簧储能触点闭合时,储能灯亮;

　　弹簧储能触点断开时,储能灯灭

　　3)高压带电显示

　　LED启辉:三相带电传感器的短路电流>=150uA

　　闭锁启动:三相带电传感器的短路电流>=150uA

　　当有一相或一相以上带电时电磁锁闭锁(解锁灯

　　亮,闭锁输出结点释放)当三相均不带电时,闭锁解除,解锁灯灭。

　　4)LED灯显示区

　　当有加热器工作时,对应的加热指示灯亮起

　　3.传感器的安装

　　传感器的安装方式:

　　1) 采用固定式安装(孔径3mm)

　　传感器安装好后,把传感器线缆绿色端子的一端对应插在开关状态指示仪后壳标有“传感器”字样的接线端子处即可

　　开孔尺寸及接线端子图

　　1)装置的开孔尺寸为:181mmX120mm

　　2)背面接线端子图如图2所示:
